29 сентября 2022

    Секреты протокола Schneider Electric UMAS

      UMAS (Unified Messaging Application Services) — это проприетарный протокол Schneider Electric, который используется для конфигурации и мониторинга Schneider Electric PLC.

      UMAS используют такие контроллеры Schneider Electric, как Modicon M580 CPU (part numbers BMEP* and BMEH*), Modicon M340 CPU (part numbers BMXP34*). Конфигурация и программирование осуществляется при помощи инженерного ПО — EcoStruxure™ Control Expert (Unity Pro), EcoStruxure™  Process Expert и т.п.

      В 2020 году стало известно об уязвимости CVE-2020-28212, эксплуатация которой позволяет удаленному неавторизованному атакующему получить управление контроллером с правами уже аутентифицированного на ПЛК оператора. После выявления этой уязвимости компания SE разработала новый механизм — Application Password, — который должен предоставлять защиту от несанкционированного доступа к ПЛК и внесения нежелательных изменений.

      Анализ, проведенный специалистами Kaspersky ICS CERT, показал, что новый механизм защиты также реализован с недостатками. Выявленная в ходе исследования уязвимость CVE-2021-22779 позволяет удаленному нарушителю обойти процесс аутентификации при внесении изменений на ПЛК.

      Удалось установить, что протокол UMAS в реализации до исправления уязвимости CVE-2021-22779 имеет существенные недостатки, которые критически влияют на безопасность систем управления на основе контроллеров SE.

      К середине августа 2022 года Schneider Electric выпустил обновление для программного обеспечения EcoStruxure™ Control Expert и ПЛК Modicon M340 с исправлением данной уязвимости. В марте 2023 года вендор выпустил обновление для ПЛК Modicon M580.

      В отчёте описаны:

      • реализация протокола UMAS без использования защитного механизма Application Password;
      • обход аутентификации без использования Application Password;
      • принцип работы защитного механизма Application Password;
      • механизмы эксплуатации уязвимости CVE-2021-22779 (обход аутентификации с настроенным Application Password);
      • принцип работы обновленного процесса резервирования устройства.

      В заключении приведены меры для устранения уязвимости обхода аутентификации от Schneider Electric и рекомендации Kaspersky ICS CERT.

      Если вам нужно больше информации или вы хотите поделиться своими мыслями по данной теме, напишите на адрес ics-cert@kaspersky.com.

      Snort правила доступны на портале Kaspersky Threat Intelligence (ICS Reporting).

      Объект исследования

      UMAS (Unified Messaging Application Services) — проприетарный протокол Schneider Electric, который используется для конфигурации, мониторинга сбора данных и управления промышленными контроллерами Schneider Electric.

      UMAS основан на клиент-серверной архитектуре. В ходе нашего исследования в качестве клиента было использовано программное обеспечение для конфигурации ПЛК EcoStruxure™ Control Expert, в качестве сервера — контроллер Modicon M340 CPU.

      Протокол UMAS

      Строение сетевого пакета

      UMAS основан на протоколе Modbus/TCP.

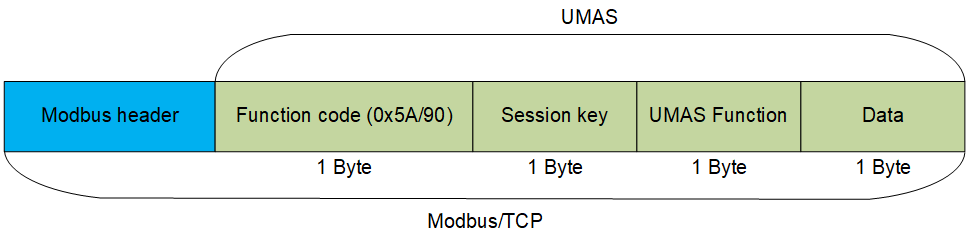

      Структурная схема протокола UMAS

      В спецификации протокола Modbus/TCP определены зарезервированные значения Function Code, которые могут быть использованы разработчиками для своих нужд. С полным списком зарезервированных значений можно ознакомиться в официальной документации.

      Schneider Electric использует Function Code 90 (0x5A) для определения того, что значение поля Data сформировано в соответствии протоколу UMAS.

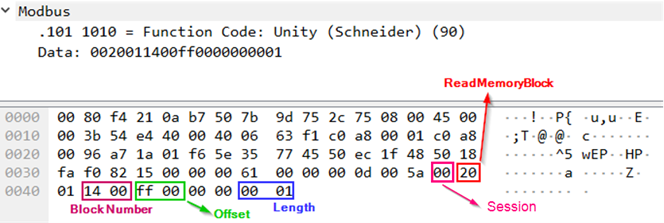

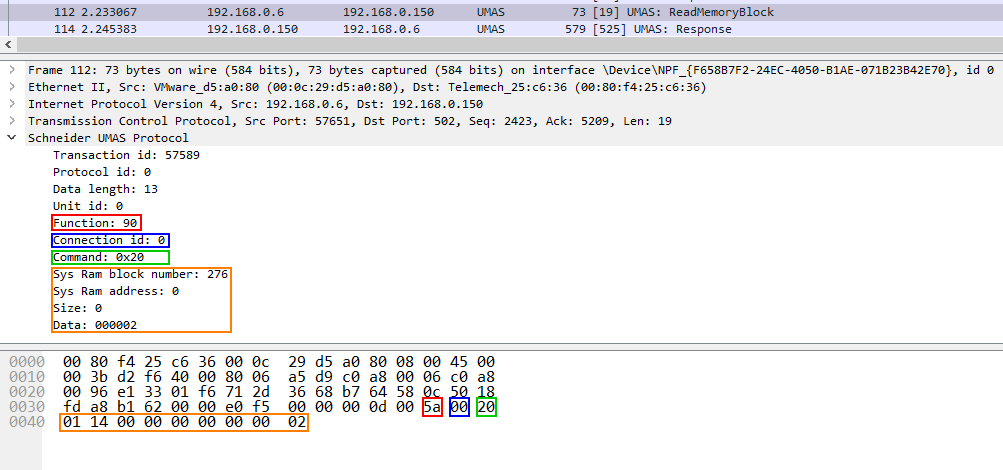

      Ниже показана структура сетевого пакета на примере запроса чтения блока памяти (pu_ReadMemoryBlock) ПЛК:

      • Красный: Function code 90 (0x5A)
      • Синий: Session key 0 (0x00) (см. Session key)
      • Зелёный: UMAS функция 20 (0x20) (см. Функции)
      • Оранжевый: Data

      Каждая функция имеет определенный набор информации в Data. Например, смещение от базового адреса памяти, размер передаваемой информации, номер блока памяти и т.д.

      Сетевое взаимодействие

      UMAS наследует и клиент-серверную архитектуру Modbus. Ниже показана структурная схема взаимодействия клиента и сервера.

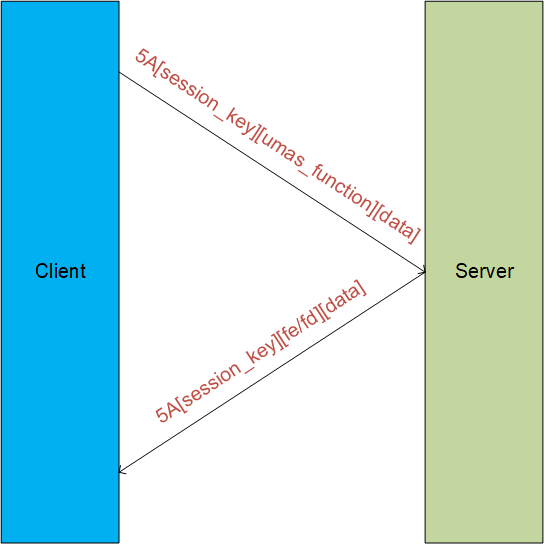

      Схема взаимодействия клиента (EcoStruxure™ Control Expert) и сервера (ПЛК)

      В сетевом пакете UMAS сразу после Function code 0x5A следует Session key — ключ текущей сессии.

      Блок-схема сетевого пакета UMAS

      Рассмотрим взаимодействие между клиентом и сервером (ПЛК, далее также «устройство») на примере анализа фрагмента реального трафика.

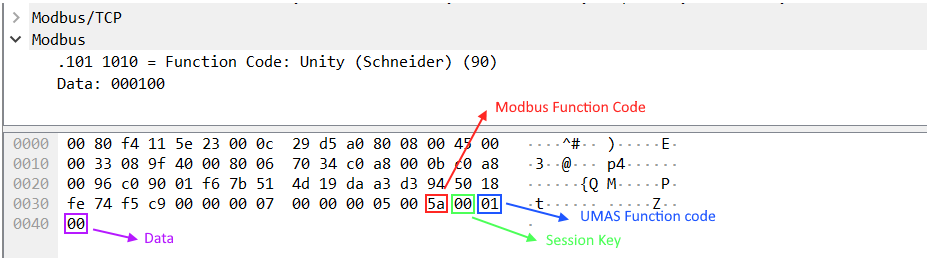

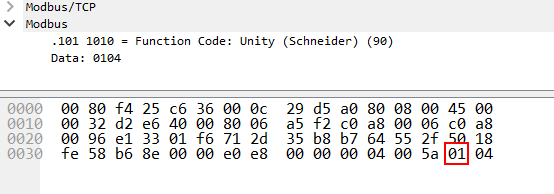

      На скриншоте ниже показан пакет, отправленный клиентом (EcoStruxure™ Control Expert) серверу (PLC) с функцией umas_QueryGetComInfo(0x01).

      Структура данной функции:

      TCP DATA – Modbus Header – 0x5A – session – 01(UMAS function code) – 00(data)

      Устройство должно отправлять ответ на каждый отправленный запрос. На скриншоте ниже показан ответ устройства клиенту:

      Status code — это статус выполнения устройством функции, которая была отправлена ему клиентом в предыдущем запросе. Значение “0xFE” обозначает успешное выполнение функции, “0xFD” — ошибку. Данные значения находятся в каждом ответе устройства на запрос с функцией от клиента. Status code всегда располагается сразу после session key.

      Процедура резервирования

      Для внесения изменений в ПЛК требуется его “резервирование”. Данная процедура выполняет роль аутентификации.

      Только один клиент (например, рабочая станция инженера) может зарезервировать устройство-сервер в один момент времени для его конфигурации или мониторинга состояния. Это необходимо для предотвращения внесения параллельных несогласованных изменений в устройство.

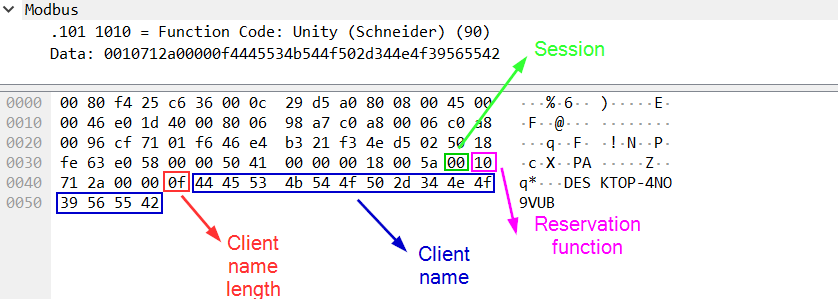

      Ниже на скриншоте представлен запрос на выполнение процедуры резервирования устройства в базовом варианте (без использования защитного механизма Application Password).

      Для резервирования устройства используется функция umas_QueryTakePLCReservation(0x10).

      Клиент отправляет устройству запрос с функцией 0x10 для резервирования устройства. Данный запрос также содержит имя клиента, который резервирует устройство, и значение длины данного имени.

      Session key

      При завершении резервирования устройство передает клиенту значение нового однобайтового ключа сессии. Ключ используется далее для авторизации запросов на изменение устройства.

      По мере выхода новых версий прошивок механизм создания сессии претерпел некоторые изменения, а именно:

      1. До версии прошивки 2.7 для устройства Modicon M340 ключ сессии после резервирования устройства имел фиксированное значение 0x01;
      2. После версии прошивки 2.7 для устройства Modicon M340 ключ сессии после резервирования устройства имел случайное значение, т.е. от 0 до 0xFF, так как длина ключа сессии — 1 байт.

      До завершения резервирования используется сервисная сессия со значением «0x00». С её помощью можно выполнять функции, которые не требуют резервирования.

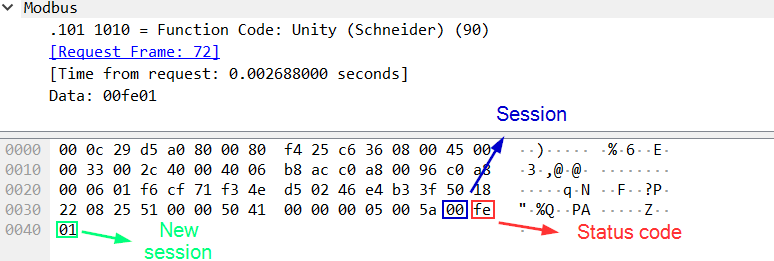

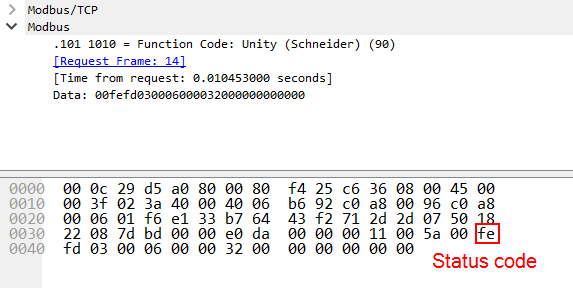

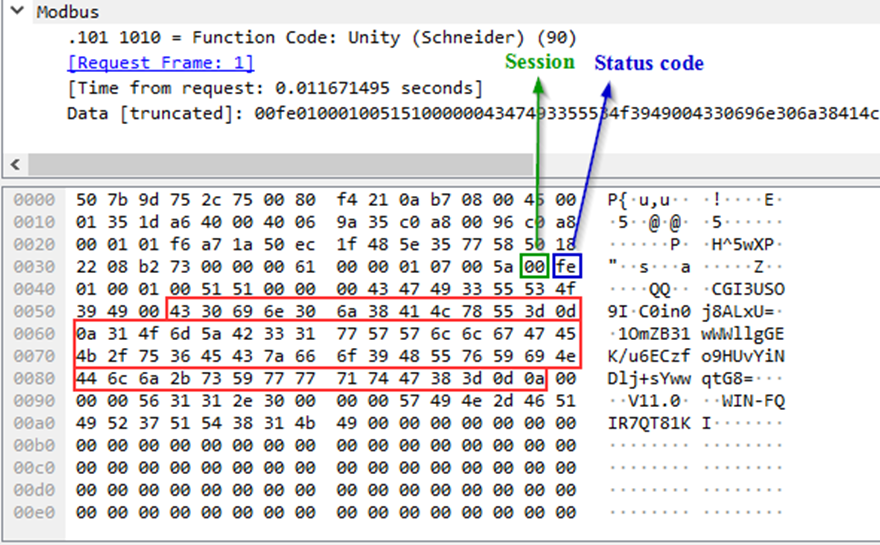

      Ответ устройства, который содержит в себе Status code (0xfe) и новый session key, будет выглядеть так:

      Status code “fe” означает что процедура резервирования прошла успешно.

      В этом случае устройство передаст значение нового ключа сессии. Во всех последующих запросах в рамках текущей «зарезервированной» сессии используется новый ключ сессии.

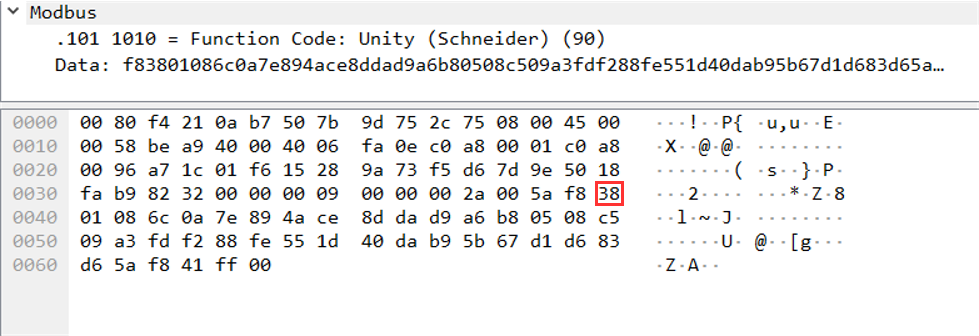

      На следующем скриншоте показан запрос от клиента к устройству сразу после успешного резервирования с использованием нового ключа сессии. В данном запросе используется функция ex_GetPlcStatus(0x04).

      Поскольку процедура резервирования выполняет роль аутентификации для внесения изменений в устройства, данный механизм является критически важным с точки зрения безопасности.

      О проблемах резервирования устройства с настройками по умолчанию и с защитными механизмами мы расскажем в следующих разделах.

      Функции протокола UMAS

      Протокол UMAS имеет множество функций для взаимодействия с целевым устройством. Функции можно разделить на 2 группы:

      1. Функции, которые требуют резервирования устройства. Как правило, это функции для внесения изменений в ПЛК.
      2. Функции, которые не требуют резервирования устройства. Такие функции не вносят изменения в ПЛК и не влияют на его работу.

      Ниже представлен сокращенный список функций протокола UMAS. Необходимость резервирования устройства для представленных функций актуальна для версии прошивки 3.30 для устройства Modicon M340 без использования защитного механизма Application Password.

      Функции, относящиеся к процессу резервирования устройства

      1. 0x10 — umas_QueryTakePLCReservation — резервирование устройства.
      2. 0x11 — umas_QueryReleasePLCReservation — освобождение устройства от резервирования.
      3. 0x12 — umas_QueryKeepPLCReservation — статус резервирования.

      Функции, которые требуют резервирования устройства

      Функции инициализации

      0x01 — umas_QueryGetComInfo — инициализация UMAS сообщения.

      Функции для запроса информации об устройстве

      1. 0x02 — pu_GetPlcInfo — запрос информации об устройстве
      2. 0x04 — pu_GetPlcStatus — запрос статуса ПЛК
      3. 0x06 — pu_GetMemoryCardInfo — запрос информации о SD карте устройства

      Функции для загрузки и выгрузки стратегии ПЛК

      Стратегия — это набор инструкций и данных, используемых ПЛК для выполнения его главной функции — управления конечным оборудованием, например, для автоматизации определенного технологического процесса.

      1. 0x30 — pumem_BeginDownload — инициализация загрузки с ПК на ПЛК.
      2. 0x31 — pumem_DownloadPacket — загрузка блока стратегии с ПК на ПЛК.
      3. 0x32 — pumem_EndDownload — завершение процесса загрузки с ПК на ПЛК.
      4. 0x33 — pumem_BeginUpload — инициализация выгрузки с ПЛК на ПК.
      5. 0x34 — pumem_UploadPacket — выгрузка блока стратегии с ПЛК на ПК.
      6. 0x35 — pumem_EndUpload — завершения процесса выгрузки с ПЛК на ПК.

      Функции, которые не требуют резервирования устройства

      Функции чтения значений из памяти устройства

      0x20 — pu_ReadMemoryBlock — чтение блока памяти ПЛК.

      Функция записи значений в память устройства

      0x21 — pu_WriteMemoryBlock — запись блока памяти ПЛК.

      Функции управления состоянием ПЛК

      С помощью следующих функций можно запустить или приостановить работу ПЛК. Данные функции не требуют резервирования, если не активирован защитный механизм Application Password, тогда устройство успешно обработает запрос с использованием сервисной сессии (0x00) (см. Session key).

      Если Application Password не используется, атакующий с помощью данных функций может остановить работу ПЛК и тем самым нанести существенный вред технологическому процессу.

      1. 0x40 — ex_StartTask — запуск работы ПЛК.
      2. 0x41 — ex_StopTask — остановка работы ПЛК.

      CVE-2020-28212: обход аутентификации без использования механизма Application Password

      Основная проблема базового механизма резервирования, без использования Application Password, в том, что атакующий с помощью ключа сессии может отправлять запросы и изменять конфигурацию устройства.

      До версии прошивки 2.7 для устройства Modicon M340 ключ сессии после каждого резервирования устройства имеет одно и то же значение и равен “0x01”. Соответственно, атакующий может вносить изменения на устройстве вызывая соответствующие функции, предварительно зарезервировав устройство самостоятельно, или после того, как устройство было зарезервировано легитимным пользователем.

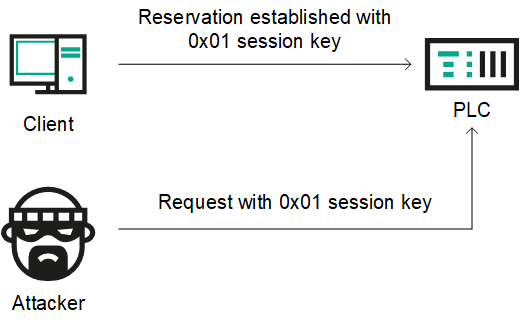

      Схема атаки выглядит следующем образом:

      Схема атаки удаленного злоумышленника. Версия прошивки ПЛК Modicon M340 до 2.7, устройство зарезервировано инженером

      Если в момент атаки устройство не зарезервировано, атакующий с помощью функции umas_QueryTakePLCReservation(0x10) может сам зарезервировать устройство для последующих изменений.

      После версии прошивки 2.7 для устройства Modicon M340 ключ сессии после резервирования устройства принимает случайное значение. Однако длина идентификатора сессии составляет всего один байт, соответственно, максимально возможное количество значений идентификатора сессии равно 256. Это позволяет удаленному неавторизованному нарушителю произвести подбор уже установленного идентификатора сессии между легитимным пользователем и ПЛК методом перебора.

      Для выполнения такого типа атаки удаленному нарушителю, необходимо отправить ряд сетевых запросов на порт 502/TCP ПЛК с разными идентификаторами сессии и посмотреть на возвращаемый ответ от ПЛК. В случае если идентификатор сессии был подобран правильно, нарушитель получит статус код 0xfe, означающий успешное выполнение запроса. В противном случае нарушитель получит статус код 0xfd.

      Описанные выше действия можно имплементировать с помощью любого языка программирования, атакующему не обязательно использовать EcoStruxure™e Control Expert или другое специализированное ПО для взаимодействия с устройством.

      Application Password

      С целью нивелирования ранее выявленной уязвимости CVE-2020-28212, эксплуатация которой позволяла удаленному неавторизованному атакующему получить возможность управления ПЛК с правами уже аутентифицированного на ПЛК оператора, компания Schneider Electric разработала новый механизм защиты. По замыслу Schneider Electric, имплементация улучшенного механизма защиты, основанного на использовании криптографических алгоритмов вычисления идентификатора сессии и увеличении его длины, должна была предотвратить возможность подбора однобайтовой сессии.

      С версии прошивки 3.01 для устройства Modicon M340 Schneider Electric начала активно развивать механизмы безопасности для предотвращения использования злоумышленником UMAS функций для внесения изменений в работу устройства. Для реализации аутентификации между клиентом и устройством необходимо установить Application Password в настройках проекта (“Project & Controller Protection”). По своей сути данный механизм должен предоставлять защиту от несанкционированного доступа, нежелательных изменений, загрузки и выгрузки стратегии ПЛК.

      После активации данного механизма с помощью EcoStruxure™ Control Expert клиенту необходимо вводить пароль при подключении к устройству в рамках процедуры резервирования.

      Также Application Password вносит изменения в сам механизм резервирования. Эти изменения будут рассмотрены в следующих разделах.

      Обход аутентификации с использованием механизма Application Password

      Анализ, проведенный специалистами Kaspersky ICS CERT, показал, что новый механизм защиты, к сожалению, также оказался реализован с недостатками. Выявленная в ходе исследования уязвимость CVE-2021-22779 позволяет удаленному нарушителю обойти процесс аутентификации и использовать функции, требующие резервирования, чтобы вносить изменения в ПЛК.

      Для более полного понимания того, в чем заключаются недостатки «улучшенного» механизма защиты, рассмотрим процесс аутентификации и резервирования ПЛК более подробно. Новый механизм защиты основан на обмене случайно сгенерированным набором байт (nonce exchange) между клиентом и сервером с последующей выработкой единого сеансового секрета. Общая картина последовательности выполняемых запросов и ответов приведена ниже.

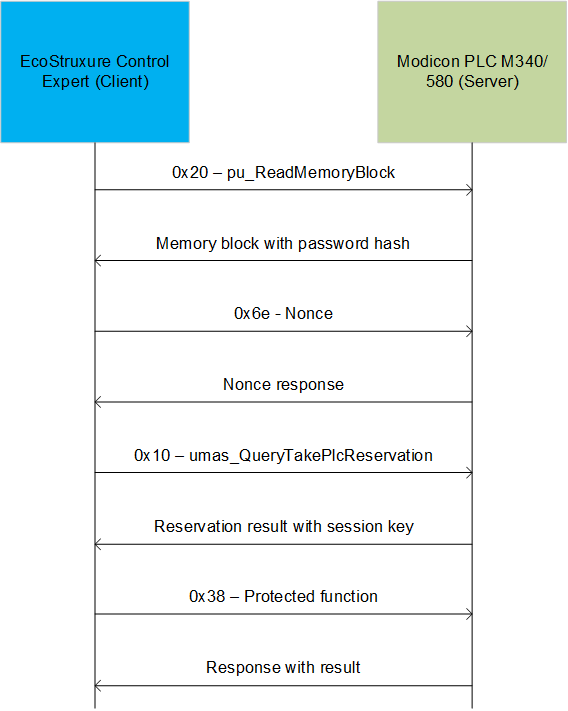

      Процесс резервирования устройства при установленном Application Password

      Давайте рассмотрим этот процесс немного подробнее.

      После установления сеанса TCP программное обеспечение EcoStruxure™ Control Expert осуществляет запрос к ПЛК (порт 502/TCP) на чтение блока памяти с использованием UMAS функции 0x20, не требующей аутентификации.

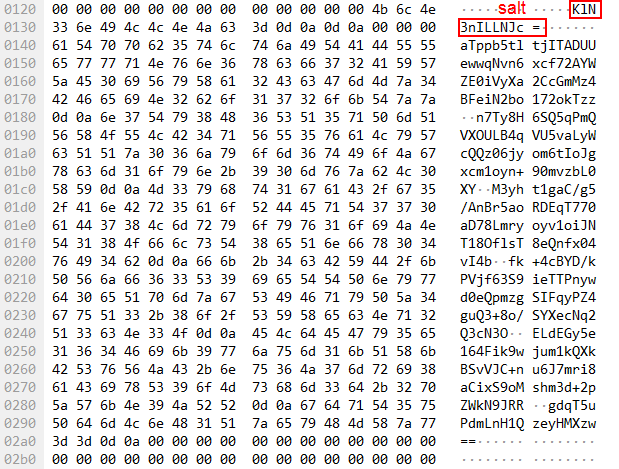

      Далее клиент получает ответ от ПЛК. Данный блок памяти необходим для дальнейших вычислений, так как он содержит две base64 строки, которые являются хэшем пароля.

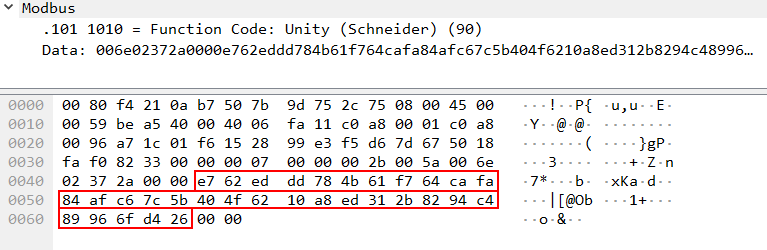

      После этого EcoStruxure™ Control Expert генерирует и отправляет на ПЛК случайный набор байт (nonce) длиной 32 байта.

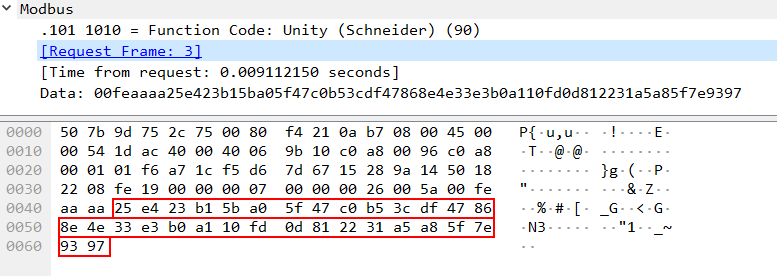

      В ответ на полученный nonce ПЛК также отправляет EcoStruxure™ Control Expert набор байт (nonce response) длиной 32 байта.

      При этом вычисленный на стороне ПЛК nonce response зависит только от предоставленного набора байт со стороны EcoStruxure™ Control Expert (nonce), в вычислениях данного случайного набора байт не используется дополнительный случайный элемент. Другими словами, в ответ на один и тот же nonce всегда приходит один и тот же response.

      На следующем шаге эти же nonce и response используются EcoStruxure™ Control Expert для вычисления SHA256-хэша, необходимого при резервировании ПЛК.

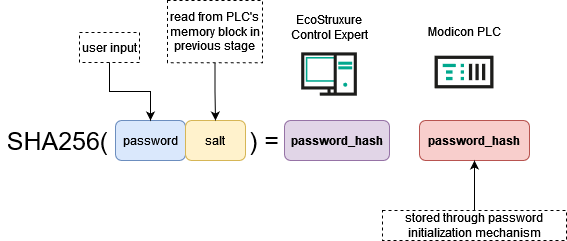

      Вычисление хэша производится в соответствии со следующей схемой:

      SHA256 (PLC nonce responce + base64 strings (password hash) from PLC's memory block + EcoStruxure Control Expert nonce)

      Если использовать данные из приведенных выше примеров, то вычисление хэша будет выглядеть следующим образом:

      SHA256("\x25\xe4\x23\xb1\x5b\xa0\x5f\x47\xc0\xb5\x3c\xdf\x47\x86\x8e\x4e\x33\xe3\xb0\xa1\x10\xfd\x0d\x81\x22\x31\xa5\xa8\x5f\x7e\x93\x97" + “\x43\x47\x49\x33\x55\x53\x4f\x39\x49\x00\x43\x30\x69\x6e\x30\x6a\x38\x41\x4c\x78\x55\x3d\x0d\x0a\x31\x4f\x6d\x5a\x42\x33\x31\x77\x57\x57\x6c\x6c\x67\x47\x45\x4b\x2f\x75\x36\x45\x43\x7a\x66\x6f\x39\x48\x55\x76\x59\x69\x4e\x44\x6c\x6a\x2b\x73\x59\x77\x77\x71\x74\x47\x38\x3d” + "\xe7\x62\xed\xdd\x78\x4b\x61\xf7\x64\xca\xfa\x84\xaf\xc6\x7c\x5b\x40\x4f\x62\x10\xa8\xed\x31\x2b\x82\x94\xc4\x89\x96\x6f\xd4\x26") = 1bc23b84e0989643965ef082869d17d5a8398b82fbc8e2775419a8a807f5fe04

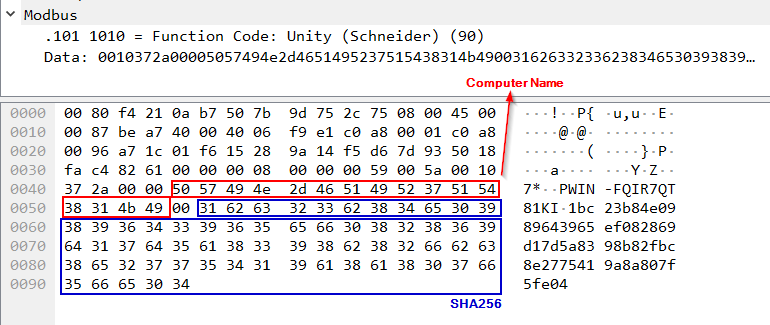

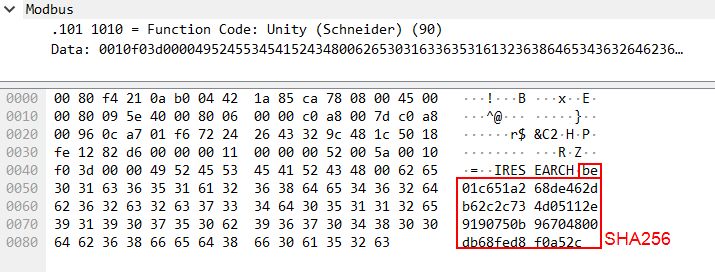

      В конечном итоге для резервирования ПЛК будут использованы имя компьютера, представленное символами ASCII, и вычисленный ранее SHA256 хэш.

      PWIN-FQIR7QT81KI + ‘\x00’ + 1bc23b84e0989643965ef082869d17d5a8398b82fbc8e2775419a8a807f5fe04

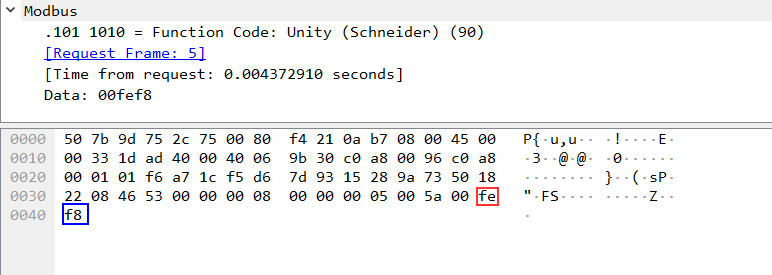

      При успешном выполнении запроса сессия ПЛК вернет EcoStruxure™ Control Expert идентификатор сессии (0xf8).

      Впоследствии этот идентификатор сессии будет использоваться при отправке ПЛК защищенных команд Security function (0x38).

      Как видно из приведенного выше анализа процесса резервирования ПЛК с использованием нового усовершенствованного механизма, данный метод абсолютно не является безопасным, так как все вычисления производятся на стороне клиента (EcoStruxure™ Control Expert), а «секрет» можно получить у ПЛК без аутентификации.

      Также постоянный response от ПЛК при одном и том же nonce от клиента является дополнительным недостатком данного механизма, предоставляя злоумышленнику возможность Replay-атаки с помощью заранее собранного сетевого трафика процесса резервирования между легитимным клиентом (оператором) и сервером (ПЛК).

      Обновленная процедура резервирования с использованием механизма Application Password

      Ко времени публикации данной статьи Schneider Electric выпустил обновление для программного обеспечения EcoStruxure™ Control Expert (версия 15.1), ПЛК Modicon M340 (версия 3.50) и ПЛК Modicon M580 (версия 4.10). В этих обновлениях вендор исправил уязвимость, описанную в главе «Обход аутентификации с использованием механизма Application Password».

      В данном разделе будет описана обновленная процедура резервирования ПЛК после обновления.

      При резервировании ПЛК происходит чтение 0x534 байт блока памяти 0x14 с помощью двух запросов с использованием UMAS функции pu_ReadMemoryBlock (0x20), которая не требует аутентификации. В предыдущей версии механизма резервирования в данном сегменте памяти находился хэш пароля, однако в новой версии там находится соль и некий шифротекст.

      После того как клиент (EcoStruxure™ Control Expert) получает значение соли для хэширования, он может начать процедуру резервирования ПЛК. Клиент подсчитывает SHA256-хэш введённого пользователем пароля с полученной на предыдущем шаге солью для формирования хэша пароля.

      На следующем шаге происходит nonce exchange между клиентом и ПЛК.

      На заключительном этапе клиент вычисляет SHA256 хэш, с помощью которого будет происходить резервирование устройства. Данный хэш состоит из PLC nonce, хэша пароля (password_hash) и Client nonce.

      На скриншоте ниже показан запрос от клиента (EcoStruxure™ Control Expert) к ПЛК для совершения резервирования устройства с использованием подсчитанного SHA256 хэша.

      В предыдущей версии механизма резервирования основной проблемой было то, что подсчёт «секрета» с помощью которого выполнялось резервирование устройства, происходил полностью на стороне клиента (EcoStruxure™ Control Expert). В исправленной реализации данного механизма в блоке памяти ПЛК 0x14 отсутствует хэш пароля, который участвует в формировании «секрета», т.е. финального SHA256 хэша.

      Заключение

      Как показал анализ, UMAS-протокол в реализации прошивки устройства Modicon M340 до версии 3.50 имеет существенные недостатки, которые критически влияют на безопасность систем автоматизации на основе решений Schneider Electric.

      Согласно данным с shodan.io, количество доступных из глобальной сети устройств Modicon M340/M580 превышает 1000.  Понятно, что это — лишь вершина айсберга.

      Рекомендации вендора

      Вендор рекомендует следовать мерам по устранению уязвимости обхода аутентификации для EcoStruxure™ Control Expert, описанным в advisory SEVD-2021-194-01, и использовать защитный механизм Application Password для полного устранения данной уязвимости.

      Рекомендации Kaspersky ICS CERT

      Kaspersky ICS CERT помимо предоставленных вендором рекомендаций также настоятельно советует производить мониторинг критически важных UMAS функций на уровне трафика — например, с помощью IDS, или используя специализированные решения для мониторинга сетевого трафика промышленной сети, выявления и анализа сетевых аномалий.  Очевидно, что такие функции, как резервирование устройства, остановка работы устройства или загрузка/скачивание стратегии, являются критически важными, и атакующий с их помощью может нарушить технологический процесс.
